Cisco 9500 StackWise Virtual Configuration

Cisco StackWise Virtual Nedir?

StackWise Virtual, iki ayrı fiziksel Cisco anahtarın tek bir mantıksal switch gibi çalışmasını sağlayan bir teknolojidir. Cisco’nun daha önceki VSS (Virtual Switching System) teknolojisinin yerini alan bu yapı, geleneksel StackWise mimarisinden farklı olarak özel stack kabloları yerine standart fiber bağlantılar (örneğin 10G, 40G, 100G) kullanır.

Bu sayede switch’ler fiziksel olarak farklı lokasyonlara yerleştirilebilir. Özellikle kampüs ve veri merkezi ağlarında aktif/aktif yüksek erişilebilirlik mimarileri için idealdir.

StackWise Virtual Catalyst 9400, 9500, 9600 serisi anahtarlarda desteklenmektedir.

Cisco StackWise Gereksinimleri;

StackWise Virtual kurulumu için aşağıdaki ön koşulların sağlanması gereklidir:

• Aynı modelde ve aynı yazılım sürümüne sahip iki switch kullanılmalıdır.

• Her iki cihaz da aynı lisans seviyesi ile çalışıyor olmalıdır (Network Advantage).

• Cihazlar doğrudan birbirine bağlı olmalıdır (fiber bağlantı ile).

• SVL için kullanılacak portlar aynı hızda çalışmalıdır.

• Her iki cihaz da aynı SDM şablonu kullanmalıdır.

• VLAN 4094, StackWise Virtual için iç iletişim amacıyla kullanıldığından, bu VLAN başka bir amaçla yapılandırılmamalıdır.

StackWise Virtual Link (SVL)

SVL, iki switch arasında Data ve Control trafiğinin geçtiği bağlantıdır. Bu link, genellikle 1 ila 8 adet fiziksel porttan oluşan bir EtherChannel (Port-channel) olarak yapılandırılır. SVL bağlantısı üzerinden Data Plane (Kullanıcı verisi), Control Plane Trafiği (HSRP,Routing) ve Donanım/Yazılım senkronizasyon trafikleri iletilir.

SVL aktif edildiğinde, cihazlar arasında aşağıdaki iki protokol çalışmaya başlar:

LMP (Link Management Protocol)

SVL üzerindeki fiziksel bağlantıların sağlıklı çalışıp çalışmadığını kontrol eder.

SDP (StackWise Discovery Protocol)

StackWise Virtual yapılandırmasında switch’lerin birbirini tanıması, rol paylaşımı (örneğin aktif/standby), Control Plane senkronizasyonu gibi işlemleri yürüten protokoldür.

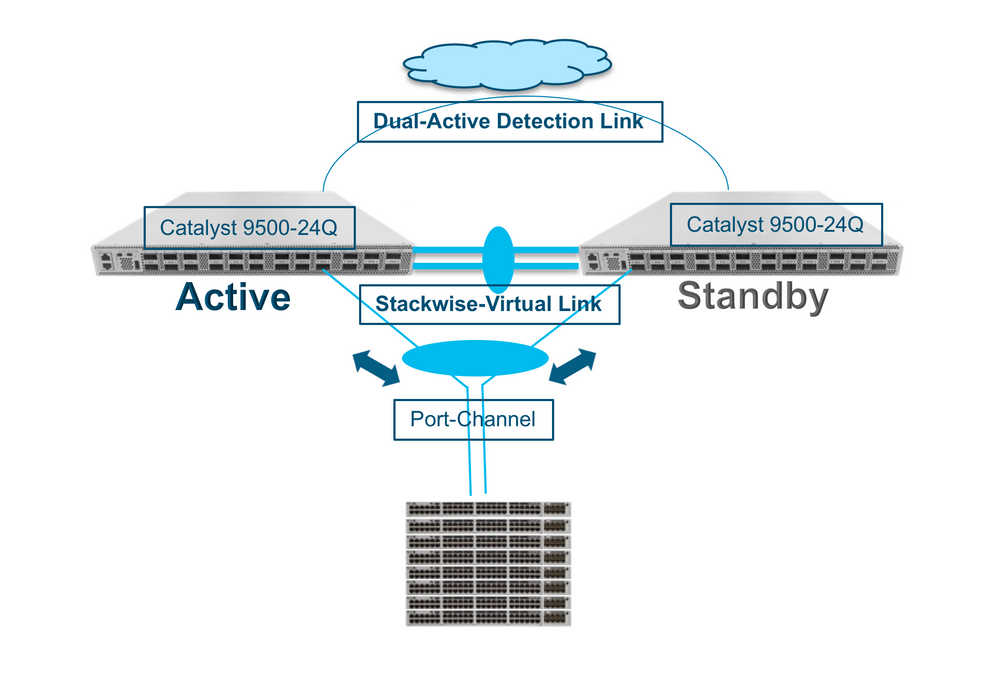

Dual Active Detection (DAD)

SVL bağlantısının tamamı koparsa, her iki switch de "aktif" rolü üstlenebilir. Bu duruma Dual-Active denir ve ciddi ağ problemleri yaratabilir. Bunu engellemek için Dual-Active Detection bağlantısı kurulur. Bu genellikle ayrı bir uplink portu üzerinden sağlanır ve 4 porta kadar izin verir.
